球磨機廠家金礦選礦工藝處理中,除球磨機外還需哪些重要設備?
鄭州新光礦山機械制造有限公司球磨機生產廠家

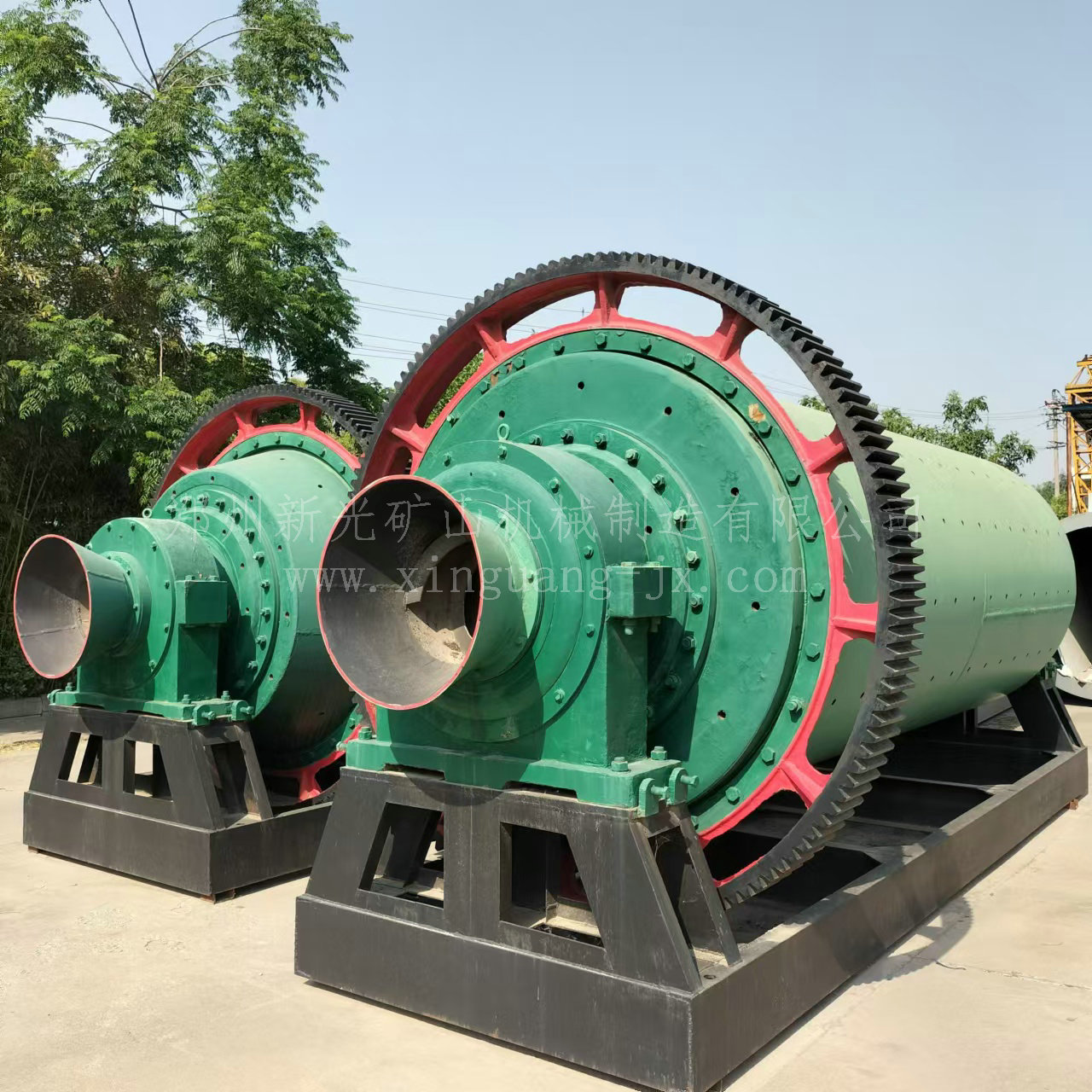

球磨機廠家在金礦選礦流程中,除了球磨機設備(用于磨礦)和浮選機(用于礦物分選)外,還需要一系列輔助設備來完成破碎、篩分、分級、脫水、藥劑制備等環節。以下是金礦選礦中其他重要設備的分類、作用及常見類型:
一、破碎與篩分設備
1. 破碎設備 作用:將原礦破碎適合磨礦的粒度(通常為毫米級)。
顎式破碎機:適用于粗碎,處理粒度大、硬度高的原礦,通過動顎板的往復運動擠壓破碎礦石。
圓錐破碎機:用于中碎或細碎,通過圓錐形軋臼壁的擠壓和彎曲作用破碎礦石,適合處理硬巖金礦。
反擊式破碎機:中碎設備,利用高速旋轉的板錘沖擊礦石,破碎后粒度較均勻,適合軟質或中等硬度礦石。
2. 篩分設備 作用:對破碎后的礦石進行粒度分級,分離出合格粒級和不合格粗粒(返回破碎機再加工)。
振動篩:應用廣泛,通過振動電機帶動篩網振動,按粒度篩分礦石,常見類型有圓振動篩、直線振動篩。如粗篩的格篩(用于粗碎前剔除大塊廢石)。
二、磨礦與分級設備
1. 磨礦設備(除球磨機設備外)
棒磨機:以鋼棒為磨礦介質,磨礦產品粒度較均勻,過粉碎少,適合粗磨或制備浮選所需的礦漿。
自磨機 / 半自磨機:利用礦石自身或礦石 + 少量鋼球作為介質磨礦,節能效果好,適合處理硬度高、含泥少的礦石。
2. 分級設備 作用:對磨礦產品按粒度分級,分離出合格細粒(進入浮選)和粗粒(返回磨機再磨)。
螺旋分級機:通過螺旋葉片的旋轉攪拌和提升,實現礦漿分級,常與球磨機組成閉路磨礦系統。
水力旋流器:利用離心力分級,結構簡單、處理量大,適合細粒分級(如 - 0.074mm 粒級占比高的礦漿)。
三、選別設備(除浮選機外)
1. 重選設備 作用:利用金與脈石的密度差異(金密度約 19.3g/cm³,脈石約 2.5-3g/cm³)進行分選,適合單體金或粗粒金回收。
跳汰機:通過周期性水流脈動使礦粒按密度分層,回收粗粒金(如砂金礦常用)。
搖床:傾斜床面作往復不對稱運動,礦粒按密度和粒度分層,常用于精選或掃選。
離心選礦機:利用離心力強化重力分選,適合回收微細粒金(如 - 0.037mm 粒級)。
2. 磁選設備 作用:用于含磁性礦物(如磁鐵礦)的金礦分選,或剔除礦石中的磁性雜質。
磁選機:常見類型有永磁筒式磁選機(用于強磁性礦物)、電磁輥式磁選機(用于中弱磁性礦物)。
3. 氰化提金設備 作用:通過氰化物溶液溶解金,適用于細粒包裹金或難選金礦。
浸出槽:用于氰化浸出作業,分為攪拌浸出槽(適用于礦漿)和滲濾浸出槽(適用于礦石顆粒)。
鋅粉置換槽 / 炭吸附裝置:浸出后從溶液中回收金,鋅粉置換法利用鋅粉置換金離子,炭吸附法通過活性炭吸附金氰絡合物。
四、脫水與濃縮設備
1. 濃縮設備 作用:降低礦漿含水率,為脫水作業做準備。
濃縮機:利用重力沉降原理,常見類型有耙式濃縮機(適合大處理量)、深錐濃縮機(高濃縮細粒礦漿)。
2. 脫水設備 作用:對選礦產品(精礦、尾礦)進行脫水,便于運輸或后續處理。
過濾機:常用類型有真空過濾機(如圓盤過濾機)、壓濾機(如板框壓濾機、隔膜壓濾機,適合高含水率礦漿)。
干燥機:用于進一步干燥精礦,如回轉式干燥窯(通過熱氣流烘干礦粒)。
五、藥劑制備與添加設備
作用:制備浮選所需的藥劑(如捕收劑、起泡劑、調整劑),并定量添加浮選流程。
藥劑攪拌槽:用于溶解和攪拌藥劑(如黃藥、松醇油),制成一定濃度的溶液。
計量泵 / 給藥機:精控制藥劑添加量,常見類型有柱塞式計量泵、蠕動泵、擺線針輪給藥機。
六、其他輔助設備
給礦機:均勻給料,如振動給料機(用于破碎機前)、電振給料機。
礦漿泵:輸送礦漿,如渣漿泵(耐磨耐腐蝕,用于高濃度礦漿)、砂漿泵。
取樣與設備:在線粒度分析儀、X 射線熒光分析儀(XRF),用于實時監測礦漿粒度或元素品位。
尾礦處理設備:如尾礦干排設備(實現尾礦脫水干堆,環保節能)。
總結:設備協同流程示例
破碎篩分:原礦經顎式破碎機粗碎→圓錐破碎機中碎→振動篩篩分,不合格粗粒返回破碎。
磨礦設備分級:碎礦通過,磨礦分級進入球磨機,在進一步磨礦,然后在水力旋流器分級,這樣粗粒又返回球磨機,浮選機在對細粒礦漿選。
選別作業:浮選機分離金礦物→重選設備回收單體金→氰化設備處理難選金。
脫水濃縮:浮選精礦經濃縮機濃縮→壓濾機脫水→干燥機烘干得到金精礦。
不同金礦因礦石性質(如粒度、含金量、伴生礦物)和選冶工藝差異,球磨機生產廠家設備配置會有所調整,需根據具體情況選型。
